Создание полотнища тента
Создание полотнища тента по сформированному каркасу осуществляется вызовом команды контекстного меню каркаса Создать поверхность.
|
Эта же команда запускается и через меню команд — Поверхность/Создать. В этом случае после запуска команды программа предлагает пользователю указать каркас (за исключением случаев, когда каркас в сцене один). |
После выбора каркаса и запуска команды нужно заполнить карточку параметров. В ней четыре закладки:
- Параметры поверхности;
- Материал;
- Сварной шов и сетка;
- Преднатяжения.
Параметры закладок показаны такими, какими заданы по умолчанию в карточке параметров проекта (см. Предварительные установки).

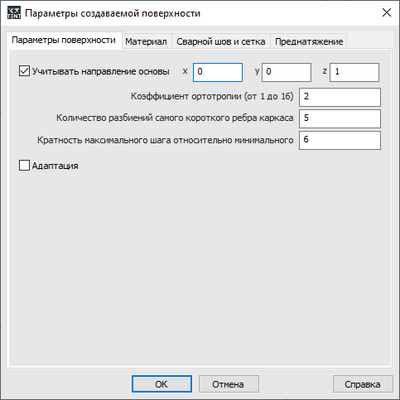

В закладке Параметры поверхности задаются основные параметры полотнища. Подробнее обо всех параметрах см. главу Параметры поверхности.
|
После создания поверхности вы можете указать другой вектор основы, не пересоздавая поверхность. Для этого воспользуйтесь командой Поверхность/Вектор основы. |
|
|
В программе существует возможность загрузки поверхности из файла формата dxf. Для этого нужно воспользоваться командой Поверхность/Загрузить. |
В закладке Материал указываются физические параметры материала полотнища, влияющие на форму полотнища тента и рассчитывают его предельную деформацию. Подробнее см. главу Учёт прочности материала.
 |
 |

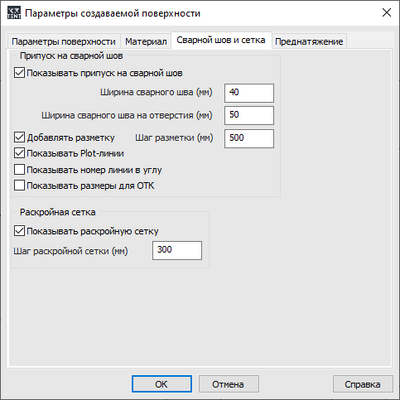

В закладке Сварной шов и сетка указываются параметры сварного шва (см. главу Припуск на сварной шов) и отображения сетки (см. главу Раскройная сетка).
В закладке Преднатяжения указываются данные о преднатяжении (см. главу Учёт усадки материала)
 |
 |
