Раскройная сетка

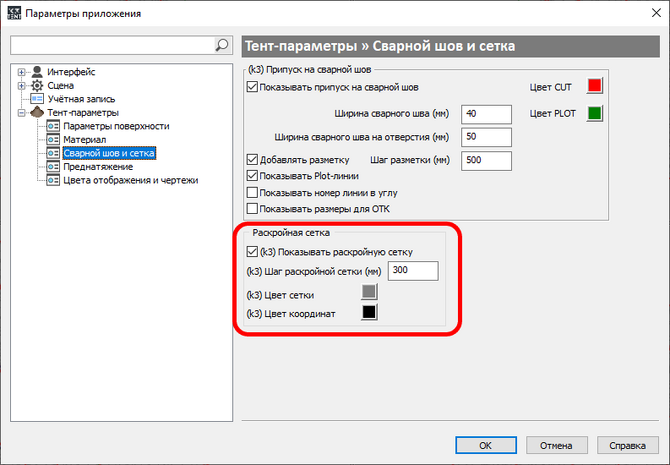

В нижней части закладки Установки/Параметры/Тент-параметры/Развёртки расположено меню умолчаний для отображения раскройной сетки. Раскройная сетка — незаменимый помощник тем, кому приходится кроить полотнище тента вручную.
Если поставить галочку в соответствующей графе — Показывать раскройную сетку, то развёртки кусков будут размещены на сетке, что помогает расчертить полотнище для кройки. У точек пересечения границы куска полотнища с сеткой (а также линии маркировки, если она указана) ставятся их координаты (X, Y).
Ниже галочки отображения задаются параметры сетки:
- Шаг раскройной сетки — расстояние между соседними линиями сетки;
- Цвет сетки — цвет линий сетки;
- Цвет координат — цвет цифр у точек пересечения с сеткой.

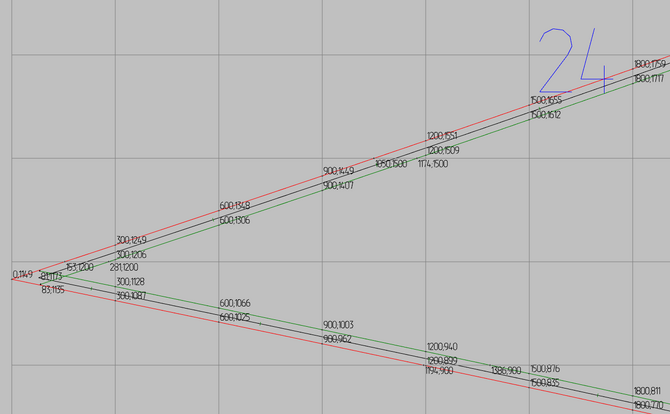

На рисунке показан увеличенный фрагмент одного из кусков полотнища на раскройной сетке. Развёртка показана с учётом припусков на сварной шов. Координаты указаны как для границы куска, рассчитанной с учётом шва, так и линии маркировки для сшивания с другим куском.
