Учёт прочности материала
Умолчания на физические свойства материалов задаются в закладке Установки/Параметры/Тент-Параметры/Материал. Эти параметры влияют на форму полотнища тента и рассчитывают его предельную деформацию.
 |
 |
- Вес материала — здесь задаётся масса материала на единицу площади. Измеряется в граммах на квадратный метр.

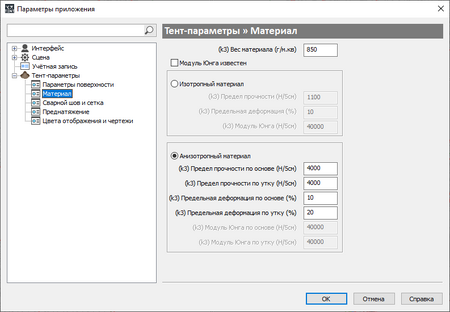

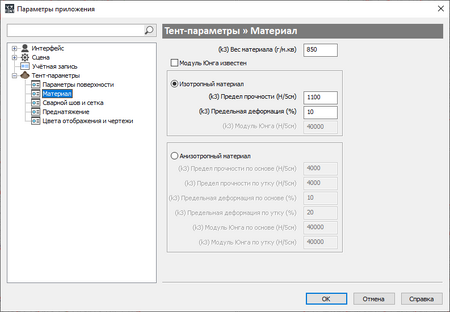

- Изотропный материал — такой, чьи физические свойства одинаковы по всем направлениям. Анизотропный материал — такой, чьи физические свойства по основе и по утку отличаются. Соответственно, для них нужны разные алгоритмы расчётов. В карточке параметров вы можете переключать этот параметр, тем самым активизируя тот или иной блок со свойствами (см. рисунки выше).
- Модуль Юнга — количественная способность материала сопротивляться растяжению, сжатию при упругой деформации. В верхней части карточки предлагается определить, известен модуль Юнга или нет. Если стоит галочка Модуль Юнга известен, то его нужно задать в свойствах. Если галочка не проставлена, то вместо модуля Юнга надо задать Предельную деформацию (см. ниже).
- Для изотропного материала модуль Юнга задаётся одинаковым по всем направлениям полотнища;
- Для анизотропного материала определяются разные значения модуля Юнга, соответственно, при растяжении по основе или по утку.
- Предел прочности — минимальное усилие в ньютонах, которое нужно приложить, чтобы разорвать образец материала полотнища шириной в 5 см.
- Для изотропного материала предел задаётся одинаковым по всем направлениям полотнища;
- Для анизотропного материала определяются разные пределы, соответственно, при растяжении по основе или по утку.
- Предельная деформация по основе и по утку (в %) — максимальное растяжение материала, которое НЕ приведёт к его разрыву (при растяжении выше материал рвётся). Значение предельной деформации вносится, если модуль Юнга неизвестен. Если модуль Юнга известен, можно воспользоваться им вместо значения деформации
- Для изотропного материала предельная деформация задаётся одинаковым по всем направлениям полотнища;
- Для анизотропного материала определяются разные предельные деформации, соответственно, при растяжении по основе или по утку.
Исходя из данных параметров, программа сама рассчитывает усадку материала и определяет формы кусков полотнища.
При развёртке кусков программа расчитывает напряжения в полотнище, возникающие в результате преднатяжения его при монтаже полотнища на конструкцию. Если напряжение окажется выше заданного в карточке, раскрой будет совершён, однако появится предупреждение. Например:
В этом случае нужно поделить проблемные куски на более мелкие.
