Категория:Создание тентовой конструкции

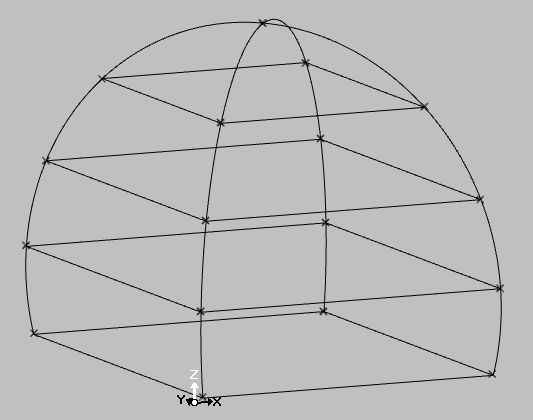

Для создания тентовой конструкции в систему введен специальный объект Каркас. Каркас — это заготовка для будущей тентовой конструкции. Узлы каркаса должны отвечать точкам крепления полотнища тента.

Каркас представляет собой набор связанных друг с другом пространственных линий, создаваемых при помощи команд меню К3. В качестве линий могут выступать отрезки прямых линий и дуги окружностей (с углом раствора менее 180°), и сами окружности.

Отрезки и дуги могут быть как самостоятельными, так и входящими в состав контура или полилинии. О работе с контурами и полилиниями читайте в нашей вики К3-Редактор.

Замкнутые топологические треугольники и четырехугольники каркаса автоматически воспринимаются системой в качестве фрагментов полотнища. По этой причине необходимо следить, чтобы их не было на тех участках конструкции, где полотнище отсутствует.
