Дерево объектов. Структура модели

Дерево объектов — ваш большой помощник в работе с программой. Оно даёт полную картину состава и структуры проекта. С его помощью легко найти и отредактировать нужный объект, а также, в случае необходимости, временно погасить его отображение или включить.

Вы можете увидеть структуру модели в виде дерева объектов в левой верхней части экрана программы. Также можно открыть дерево объектов в отдельном окне, нажав пиктограмму  (по умолчанию пиктограмма скрыта).

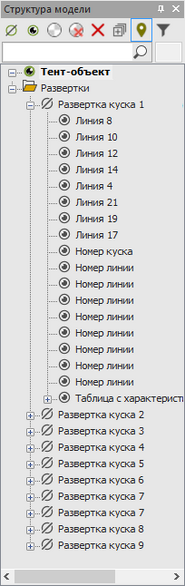

Структура модели в экране программы

Дерево объектов в отдельном окне

Нажав на «плюс» возле объекта, можно развернуть его структуру – увидеть элементы, из которых он состоит.

С каждым из элементов на любом уровне можно работать через структуру модели при помощи пиктограмм в верхней части экрана либо через контекстное меню. Чтобы вызвать контекстное меню, найдите интересующий вас объект и щелкните по нему левой кнопкой мыши. После этого в сцене указанный вами объект будет подсвечен и начнет мерцать. Щелкните правой кнопкой мыши на выбранной строчке, и на экране появится меню. Состав команд меню зависит от того, какой объект выбран.

Кружок  у объекта говорит о том, что статус объекта — «включен». Это значит, что его изображение присутствует на экране.  — у объекта статус «погашен», изображение такого объекта временно стерто на экране. Аналогичные пиктограммы в верхней части экрана позволяют, соответственно, включить или выключить объект.

Гасить можно как отдельный объект, так и его составляющие, а также группы однотипных объектов: нужно встать на соответствующем уровне элементов в структуре модели. Если объект лежит на погашенном слое, то он остается в статусе «погашен» до тех пор, пока слой не будет включен.

Пиктограмма  позволяет удалить выбранный объект.

В случае, если объект удалению не подлежит (например, если удаляется элемент каркаса, без которого каркас оказывается построен некорректно), на экране появится сообщение:

Если этой пиктограммой воспользоваться на панели Структура модели в левой части экрана, удаление объекта таким образом будет аналогичным удалению через пиктограмму .

Если дерево объектов открыто в отдельном окне, удаление объекта фактически будет «временным», и окончательным станет только после выхода из карточки. До закрытия карточки объект останется в карточке, но будет отмечен в дереве удалённым:

Через пиктограмму  можно будет восстановить объект, не используя «откатку» команды.

Пиктограмма  позволяет свернуть все развёрнутые узлы структуры модели.

---
