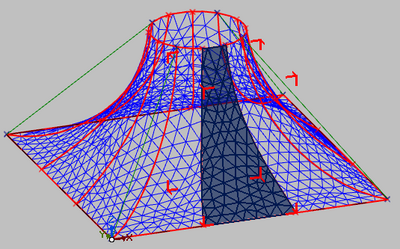

| | |[[File:Margxeno-1.png|400px|center|thumb|(1) Вид тента с выделенным куском для развёртки]] | ||
| | |[[File:Margxeno-2.png|400px|center|thumb|(2) Развёртка указанного куска]] | ||
|} | |} | ||
</center> | |||
* Галочка '''Добавлять разметку''' позволяет создать засечки на «теоретической» границе куска на определённом расстоянии друг от друга, задаваемом в пункте '''Шаг разметки (мм)''' (см. ниже левый рисунок). По засечкам удобно совмещать два куска полотна друг с другом для сварки. | * Галочка '''Добавлять разметку''' позволяет создать засечки на «теоретической» границе куска на определённом расстоянии друг от друга, задаваемом в пункте '''Шаг разметки (мм)''' (см. ниже левый рисунок). По засечкам удобно совмещать два куска полотна друг с другом для сварки. | ||
| Строка 29: | Строка 31: | ||
Если в карточке параметров проставлены галочки как у припусков, так и у [[#учёт-усадки-и-преднатяжения-материала|<u>усадок</u>]], то <u>припуск строится по линии сопряжения усадок</u>. Общий ход работы такой: сначала проводятся расчёты двух видов усадок, затем вычисляется форма куска с учётом сопряжения, и уже относительно неё строятся припуски и создаётся линия маркировки. На рисунке ниже чёрным цветом показан теоретический размер куска без учёта усадок и припусков, голубым — линия сопряжения усадок, красным — итоговые габариты куска с учётом усадок и припусков (см. рисунок справа). Засечки (см. выше) добавляются на линии сопряжения усадок (голубой линии). | Если в карточке параметров проставлены галочки как у припусков, так и у [[#учёт-усадки-и-преднатяжения-материала|<u>усадок</u>]], то <u>припуск строится по линии сопряжения усадок</u>. Общий ход работы такой: сначала проводятся расчёты двух видов усадок, затем вычисляется форма куска с учётом сопряжения, и уже относительно неё строятся припуски и создаётся линия маркировки. На рисунке ниже чёрным цветом показан теоретический размер куска без учёта усадок и припусков, голубым — линия сопряжения усадок, красным — итоговые габариты куска с учётом усадок и припусков (см. рисунок справа). Засечки (см. выше) добавляются на линии сопряжения усадок (голубой линии). | ||
<center> | |||
{| class="prettytable" | {| class="prettytable" | ||
|- | |- | ||
| | |[[File:Margxeno-3.png|400px|center|thumb|(3) Засечка]] | ||

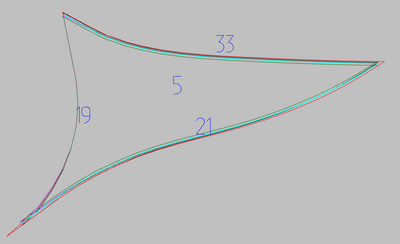

| | |[[File:Margxeno-4.png|400px|center|thumb|(4) Линия сопряжения]] | ||
|} | |} | ||
</center> | |||
* Галочка '''Показывать Plot-линии''' включает отображение линии маркировки, до которой будет доходить соседний кусок '''(цвет PLOT).''' Если галочка не активна, то место «нахлёста» не показано. | * Галочка '''Показывать Plot-линии''' включает отображение линии маркировки, до которой будет доходить соседний кусок '''(цвет PLOT).''' Если галочка не активна, то место «нахлёста» не показано. | ||
| Строка 39: | Строка 43: | ||
* Галочка '''Показывать размеры для ОТК''' проставляет на развёртке куска диагональные размеры для проверки отделом технической комиссии. | * Галочка '''Показывать размеры для ОТК''' проставляет на развёртке куска диагональные размеры для проверки отделом технической комиссии. | ||
<center> | |||
{| class="prettytable" | {| class="prettytable" | ||
|- | |- | ||

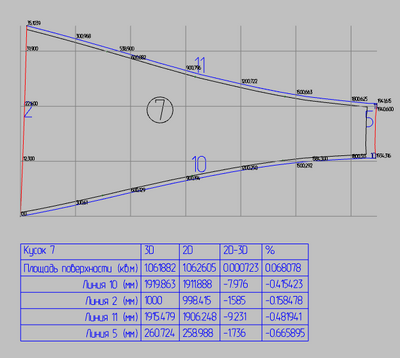

| | |[[File:Margxeno-5.png|400px|center|thumb|(5) Plot-линии не показаны. Показан номер линии в углу]] | ||

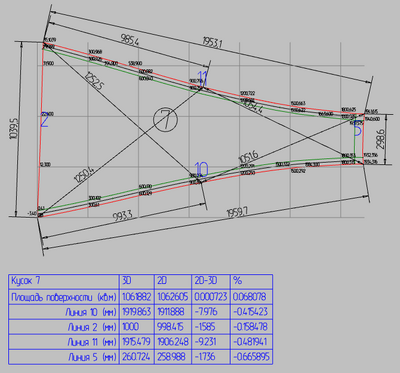

| | |[[File:Margxeno-6.png|400px|center|thumb|(6) Plot-линии показаны. Размеры для ОТК показаны]] | ||
|} | |} | ||
</center> | |||
{{Страницы|[[Учёт усадки и преднатяжения материала]]|[[Раскройная сетка]]}} | {{Страницы|[[Учёт усадки и преднатяжения материала]]|[[Раскройная сетка]]}} | ||
[[Категория:Предварительные установки]] | [[Категория:Предварительные установки]] | ||
Версия от 17:49, 2 июня 2026
В верхней части закладки Тент-параметры/Сварной шов и сетка задаются параметры по умолчанию для припусков на сварной шов. Они активны, если стоит галочка в соответствующем пункте. Если галочка не проставлена, вам придётся добавлять припуски самим уже после всех расчётов в К3-Тент Про, поэтому если вы хотите полностью автоматизировать производство, проверьте наличие галочки.
Для того, чтобы два куска тента можно было сшить между собой, и общие габариты тента от этого не пострадали, каждый из кусков должен иметь размеры бóльшие, чем для него рассчитаны теоретически. Разница определяется шириной шва.
В К3-Тент Про вы можете задать две ширины:
- в пункте Ширина сварного шва задаётся ширина шва для соединения с другим куском. Фактически — ширина наложения одного куска на другой.
В этом случае общая ширина полотна куска со стороны сварки становится больше на половину указанной величины. Если у куска несколько сторон для сварки, соответственно, его величина увеличивается с каждой из таких сторон.
Например, если заданная ширина — 40 мм, то с каждой из сторон, с которой имеется кусок для сварки, ширина куска будет увеличена на 20 мм.
Одновременно с этим, на куске строится линия маркировки: по ней пройдёт край другого куска. Расстояние от линии маркировки до рассчитанной теоретической линии также равно половине заданной ширины.
На рис. 2 красным цветом (Цвет CUT) показана рассчитанная реальная линия раскроя куска (для простоты мы не учли усадку). Чёрный цвет — это «теоретическая» граница куска, без учёта припуска. Зелёный цвет (Цвет PLOT) — это место линии маркировки — до этого уровня будет доходить соседний кусок, пришитый к текущему. Расстояние между красной и зелёной линиями — одна заданная ширина. Мы видим, что со стороны, отмеченной числом 3, линия маркировки не построена: по ней ширина куска не будет увеличена, так как по этой стороне кусок не сшивается с другими кусками. Граница куска без учёта припуска с этой стороны совпадает с реальной.
- в пункте Ширина сварного шва на отверстия задаётся увеличение ширины куска у отверстия. Это делается для закрепления тента на держателе-«кольце». На рисунке данное увеличение показано со стороны, отмеченной числом 11. Поскольку с данной стороны кусок не сшивается с другим куском, линия маркировки совпадает с теоретической границей куска без учёта припуска (зелёная и чёрная линии соответственно).
 |
 |
- Галочка Добавлять разметку позволяет создать засечки на «теоретической» границе куска на определённом расстоянии друг от друга, задаваемом в пункте Шаг разметки (мм) (см. ниже левый рисунок). По засечкам удобно совмещать два куска полотна друг с другом для сварки.
Если в карточке параметров проставлены галочки как у припусков, так и у усадок, то припуск строится по линии сопряжения усадок. Общий ход работы такой: сначала проводятся расчёты двух видов усадок, затем вычисляется форма куска с учётом сопряжения, и уже относительно неё строятся припуски и создаётся линия маркировки. На рисунке ниже чёрным цветом показан теоретический размер куска без учёта усадок и припусков, голубым — линия сопряжения усадок, красным — итоговые габариты куска с учётом усадок и припусков (см. рисунок справа). Засечки (см. выше) добавляются на линии сопряжения усадок (голубой линии).
 |
 |
- Галочка Показывать Plot-линии включает отображение линии маркировки, до которой будет доходить соседний кусок (цвет PLOT). Если галочка не активна, то место «нахлёста» не показано.
- Галочка Показывать номер линии в углу дублирует номер линии в одном из углов куска.
- Галочка Показывать размеры для ОТК проставляет на развёртке куска диагональные размеры для проверки отделом технической комиссии.
 |
 |
