Учёт усадки и преднатяжения материала
Известно, что получить точное отображение куска поверхности двоякой кривизны на плоскость невозможно. Чтобы избежать появление по этой причине провиса полотнища, морщин или складок на поверхности при ее монтаже на поддерживающую конструкцию вводится механизм усадка, что позволяет формировать выкройку кусков полотнища меньше по площади. Усадка обычно компенсируется преднатяжением полотнища при монтаже.
Таким образом, во многих случаях (например, при натяжении материала на жёсткий каркас) бывает полезно учесть необходимое преднатяжение материала. В К3-Тент Про существует возможность расчёта выкройки с учётом усадок и преднатяжений — можно напрямую задать ожидаемые усадки, вычисленные заранее опытным путём.
|
Обратите внимание, что в карточке параметров задаются умолчания для вновь создаваемых тентов. Если полотнище уже создано, то отредактировать преднатяжение можно только через команду Поверхность/Редактировать |

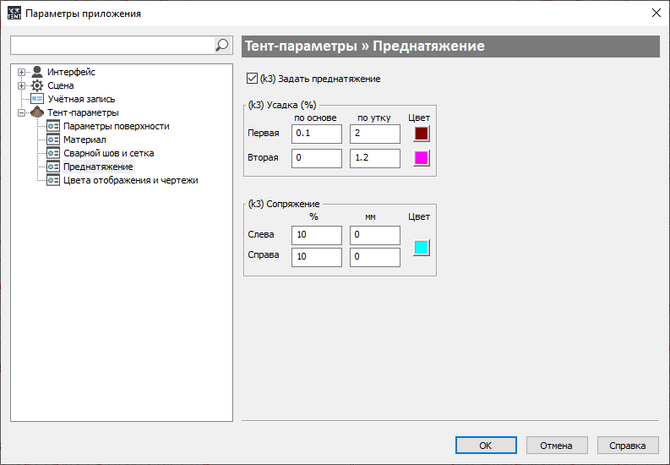

Учёт усадок и преднатяжений включается в настройках программы, в закладке Установки/Параметры/Тент-Параметры/Преднатяжение.
Чтобы его включить, поставьте галочку в поле Задать преднатяжение, затем заполните поля ниже. Если вам не нужен учёт (например, при создании гипара), вы можете убрать галочку из поля.
После включения преднатяжения, в верхнем блоке параметров введите процент, на который уменьшится размер выкройки. Можно ввести две усадки. Первая усадка указывается как по утку, так и по основе (как правило, усадка по основе материала значительно меньше, чем по утку). Вторая усадка, «дополнительная» обычно считается только по утку.
Ниже — блок параметров, в котором задаётся сопряжение двух указанных усадок. Сопряжение указывается либо в процентах, либо в миллиметрах от левого и правого краёв полотнища, жёстко закреплённых на рёбрах каркаса. Считается, что на левой и правой сторонах работает только первая усадка, в середине куска — и первая и вторая:
Затем, уже при редактировании развёртки куска с помощью ключей контекстного меню Слева, Справа можно задать, соответственно, левый и правый края полотнища.
