Дерево объектов. Структура модели
Дерево объектов — ваш большой помощник в работе с программой. Оно даёт полную картину состава и структуры проекта. С его помощью легко найти и отредактировать нужный объект, а также, в случае необходимости, временно погасить его отображение или включить.

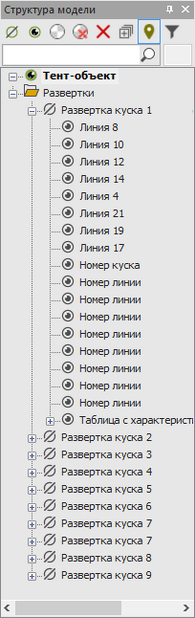

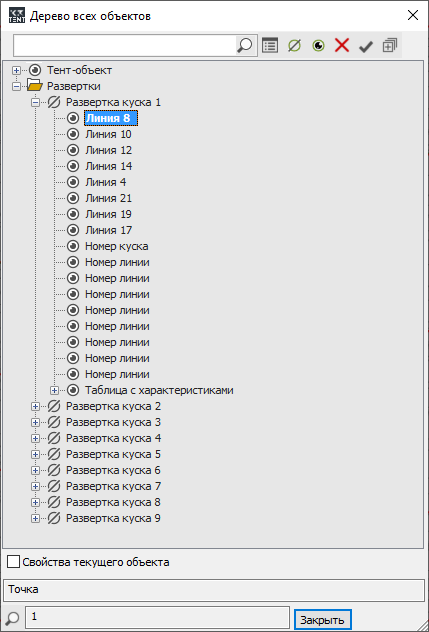

Вы можете увидеть структуру модели в виде дерева объектов в левой верхней части экрана программы. Также можно открыть дерево объектов в отдельном окне, нажав пиктограмму
(по умолчанию пиктограмма скрыта).
 |
 |
Нажав на «плюс» возле объекта, можно развернуть его структуру — увидеть элементы, из которых он состоит.
С каждым из элементов на любом уровне можно работать через структуру модели при помощи пиктограмм в верхней части экрана либо через контекстное меню. Чтобы вызвать контекстное меню, найдите интересующий вас объект и щелкните по нему левой кнопкой мыши. После этого в сцене указанный вами объект будет подсвечен и начнет мерцать. Щелкните правой кнопкой мыши на выбранной строчке, и на экране появится меню. Состав команд меню зависит от того, какой объект выбран.
Кружок
у объекта говорит о том, что статус объекта — «включен». Это значит, что его изображение присутствует на экране.
— у объекта статус «погашен», изображение такого объекта временно стерто на экране. Аналогичные пиктограммы в верхней части экрана позволяют, соответственно, включить или выключить объект.
|
Гасить можно как отдельный объект, так и его составляющие, а также группы однотипных объектов: нужно встать на соответствующем уровне элементов в структуре модели. |
|
|
Если объект лежит на погашенном слое, то он остается в статусе «погашен» до тех пор, пока слой не будет включен. |
Пиктограмма
позволяет удалить выбранный объект.
В случае, если объект удалению не подлежит (например, если удаляется элемент каркаса, без которого каркас оказывается построен некорректно), на экране появится сообщение:

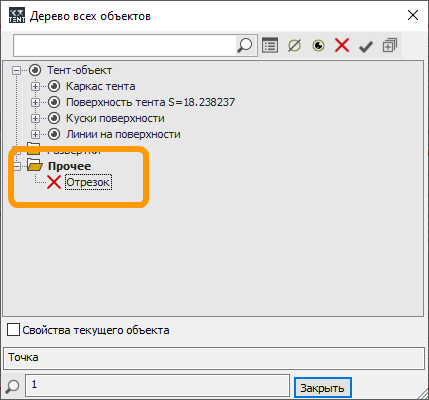

Если дерево объектов открыто в отдельном окне, удаление объекта фактически будет «временным», и окончательным станет только после выхода из карточки. До закрытия карточки объект останется в карточке, но будет отмечен в дереве удалённым:
Через пиктограмму
можно будет восстановить объект, не используя «откатку» команды.
Пиктограмма
позволяет свернуть все развёрнутые узлы структуры модели.
