Сервис
В узле команд Сервис собраны некоторые информационные команды.
Линии уровня
С помощью команды Сервис/Линии уровня можно построить линии уровня или горизонтали — то есть, линии, которые, как на топографических картах, показывают рельеф тента. Это — линии пресечения поверхности плоскостями, параллельными плоскости XOY системы координат. Все точки конкретной линии находятся на одной высоте (значение координаты Z). С помощью этой функции можно анализировать кривизну поверхности.
Удалить линии уровня
Скрыть изолинии можно с помощью команды Сервис/Удалить линии уровня.
Отображение объектов по типу
С помощью команды Сервис/Отображение можно гасить/включать изображение объектов по их типу. Например, можно погасить только каркас или только куски поверхности, или только линии разреза и т.д. Для этого в появившейся карточке поставьте галочки перед теми элементами, изображение которых хотите видеть на экране. Остальные объекты будут погашены: изображение их исчезнет.

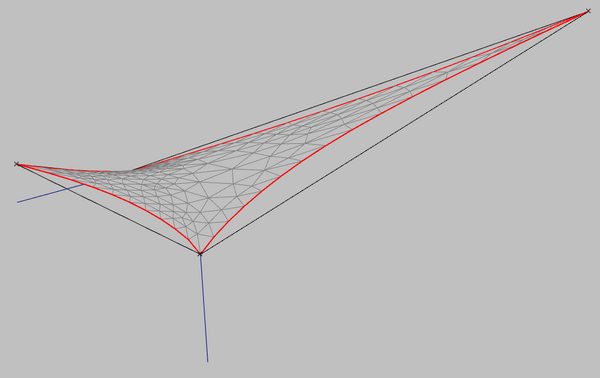

Оттяжка узла
С помощью команды Сервис/Оттяжка узла можно построить крепящие тросы тента. Данная команда позволяет сориентироваться на местности при сборке тента — в каком именно направлении пойдут тросы и где будет их место крепления.
После запуска команды укажите узел, затем — длину оттяжки. Ключ До нулевой высоты позволяет протянуть трос до «уровня земли», то есть, до пересечения с плоскостью XOY (Z=0), если это возможно.

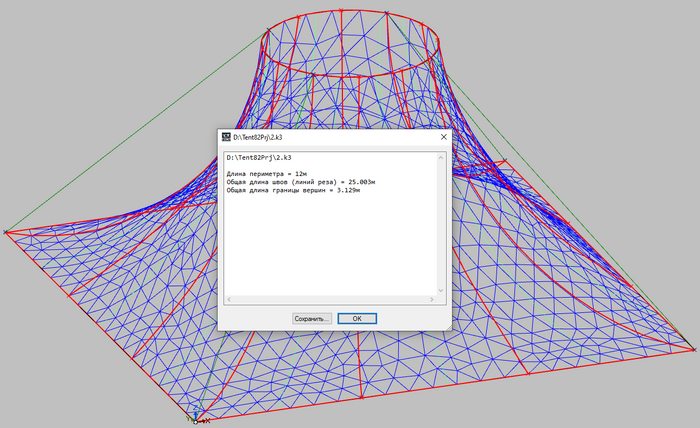

Отчёт о длинах
С помощью команды Сервис/Отчёт о длинах рассчитываются периметр тента, общие длины резов полотнища и границы вершин. После запуска команды появляется окно с результатами:
