Установка отображения: различия между версиями

Версия от 16:41, 2 июня 2026

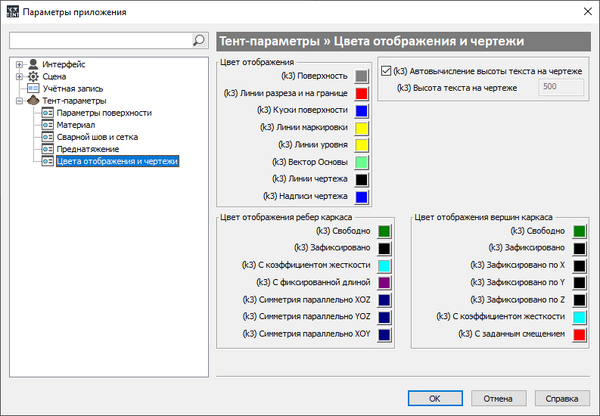

В закладке Тент-Параметры/Цвета отображения и чертежи пользователь имеет возможность:

установить параметры отображения объектов тентовой конструкции в сцене моделирования: цвета рёбер и вершин каркаса с различными установками (свободно, зафиксировано, с фиксированной длиной и пр.), прочих линий, поверхности, её разрезанных кусков и т. д.;
установить параметры текстовой информации;
указать системе, сохранять, или не сохранять чертежи с результатами в виде файлов на диске. Под чертежами в данном случае будут пониматься контуры раскроенных фрагментов полотнища тента в масштабе 1:1. Сохранение раскроя полотнища производится в виде отдельных файлов (в форматах DXF или K3, по выбору) в ту же папку на диске, где находится файл с моделью.

@@ Строка 1: / Строка 1: @@
 В закладке '''Тент-Параметры/Цвета отображения и чертежи''' пользователь имеет возможность:
-[[File:hmimage167.png|278x192px|center]]
+[[File:Tent-Param-5.png|600px|center]]
 * установить параметры отображения объектов тентовой конструкции в сцене моделирования: цвета рёбер и вершин каркаса с различными установками (свободно, зафиксировано, с фиксированной длиной и пр.), прочих линий, поверхности, её разрезанных кусков и т. д.;
